【自作PC】まな板PCを作ってみた ~その⑨ 組み立て手順、及び注意点(HDDの取付け、ケースへの配置)~

今回は前回の続き、組み立て手順、注意点(HDDの取付け、ケースへの配置)について書いていきます。
いよいよ完成が近づいてきました。

HDDを取り付ける

①HDDを箱から取り出す。
　HDDの裏側はこんな感じです。

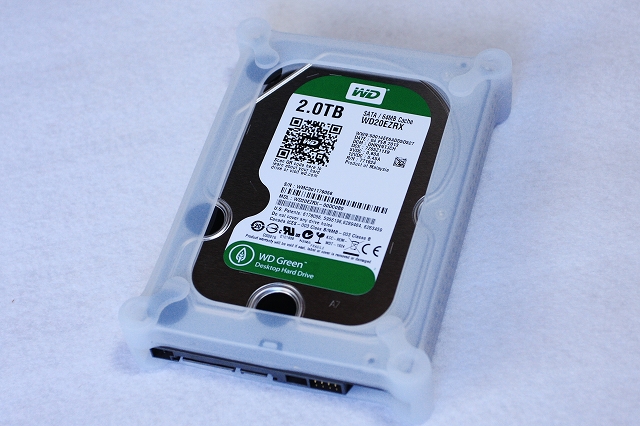

②シリコンケースに入れる。
　普通のPCケースの場合、ケースにネジで固定します。

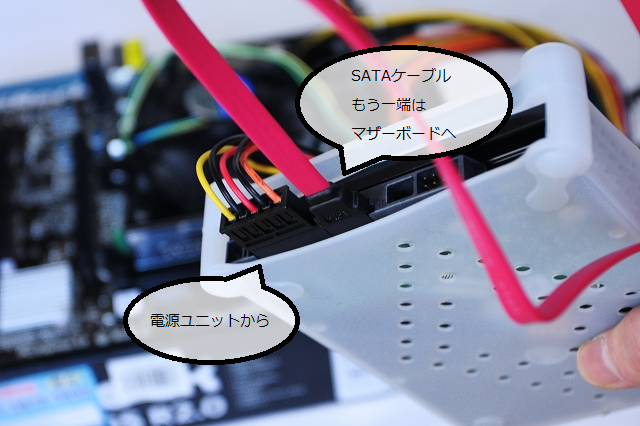

③電源、データケーブルを接続する。
　Serial STA用の電源ケーブルをHDDに取り付ける。
　通常、ドライブ類の配線は、マザーボード、電源、ドライブをPCケースに取り付けた後に行います。


　　HDDの取り付け終了!!!

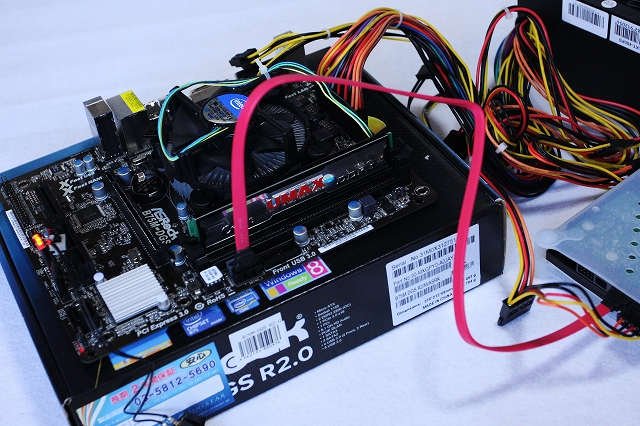

動作確認

念のためHDD接続が正常に行われているか確認しました。


無事、HDD接続LEDが点灯しました。

ケースへの配線

[上板]
　　マザーボードを六角スペーサーに固定。　
　　システムファンの取り付け。
[下板]
　　HDDと電源を仕切り金具に合わせて置く。

ケーブルを結束バンドで束ねる。
電源ケーブルのソケットがマザーボードの金属部分に接触するとショートしますので注意!!!
また、CPUファンにケーブルが当たると、異音、故障の原因になるので結束バンド等で配線を工夫する必要があります。


まな板PC 完成 ｡･:*:･ﾟ☆



以上でハード面の作業は終了です。
自作PCの楽しい部分、これにて終了です(ノω=;)。。。
あとは、OS等のソフト面の設定を行っていくことになります。




今回はこのへんで。
次回は動作確認、BIOS設定について書こう思います
みなさまのPCライフのお役に立てれば幸いです<(＿ ＿)>
